उत्पाद विवरण:
|
| सीएनसी या नहीं: | सीएनसी | स्थिति: | नया |
|---|---|---|---|
| मशीन का प्रकार: | पंचिंग मशीन | शक्ति का स्रोत: | यांत्रिक |
| वोल्टेज: | 380 वी 50 हर्ट्ज | आयाम ((L*W*H): | 3200*1360*1700 मिमी |
| मोटर शक्ति (किलोवाट): | 5.5 | वजन (टी): | 2.2 |
| प्रमुख विक्रय बिंदु: | चलाने में आसान | वारंटी: | 1 वर्ष |
| लागू उद्योग: | विनिर्माण संयंत्र, धातु पाइप मशीनिंग उद्यम | शोरूम स्थान: | कोई नहीं |
| विपणन प्रकार: | हॉट उत्पाद 2019 | मशीन परीक्षण रिपोर्ट: | प्रदान किया गया |
| वीडियो आउटगोइंग-निरीक्षण: | प्रदान किया गया | मुख्य घटकों की गारंटी: | 1 वर्ष |
| प्रमुख घटक: | बियरिंग, पंप, गियर, मोटर, गियरबॉक्स, पीएलसी, दबाव पोत | बिक्री के बाद सेवा प्रदान की जाती है: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर्स |
| प्रसंस्करण श्रेणी सेट: | मल्टी पंच, समान दूरी पर पंचिंग नहीं, समान दूरी पर पंचिंग, 360 डिग्री घूर्णन | पंचिंग स्पीड: | 00.8-1.5 सेकंड/ प्रति छेद |
| ऑपरेशन मोड: | स्वचालित/मैनुअल/टच स्विच | छेद करने की विधि: | हाइड्रोलिक सिलेंडर |
| ट्यूब (स्टील पाइप) मिमी को छिद्रित करने की क्षमता: | गोल ट्यूब व्यास 60*3 मिमी/वर्ग ट्यूब 40*40*3 मिमी | कॉन्ट्रो प्रणाली: | पीएलसी |
| कच्चा माल:: | धातु पाइप | ठंडा: | एयर कूलर |
| चालन प्रणाली: | समायोज्य | पोर्ट: | शंघाई/Ningbo/शेन्ज़ेन/गुआंगज़ौ |
| प्रमुखता देना: | 60 एमएम पाइप छेद छिद्रण मशीन,40 मिमी पाइप छेद छिद्रण मशीन,50 हर्ट्ज सीएनसी पाइप छिद्रण मशीन |
||
स्वचालित धातु पाइप छिद्रण मशीन एक प्रकार का पेशेवर धातु प्रसंस्करण उपकरण है।
ट्यूब छिद्रण मशीन का उपयोग धातु पाइप बहु-छेद छिद्रण प्रसंस्करण में किया जा सकता है, इसका मुख्य उत्पाद विवरण, कार्य परिचय, विशेषताएं और फायदे निम्नलिखित हैंः
1. उत्पाद विवरण: स्वचालित धातु पाइप छिद्रण मशीन मुख्य रूप से फ्रेम, वर्कबेंच, नियंत्रण प्रणाली और प्रसंस्करण सिर से बना है। मशीन डिजिटल नियंत्रण प्रौद्योगिकी को अपनाती है,धातु पाइप की सतह पर सटीक रूप से बहु-छेद छिद्रण कर सकते हैं.
2. कार्य विवरणः मशीन उपयोगकर्ता की जरूरतों के अनुसार स्वचालित छिद्रण हो सकता है, छिद्रण व्यास, छेद दूरी, छेद संख्या प्रसंस्करण जरूरतों के अनुसार सेट किया जा सकता है।मशीन में उच्च दक्षता है, उच्च परिशुद्धता प्रसंस्करण क्षमता, विभिन्न धातु पाइपों की प्रसंस्करण आवश्यकताओं को पूरा कर सकते हैं।

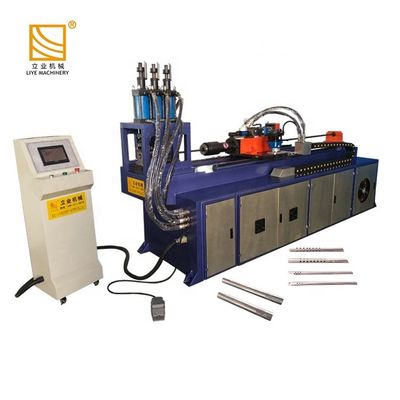

CK60CNC-3 उच्च सटीकता सीएनसी स्वचालित पाइप छेद छिद्रण मशीन
मशीन वीडियो 1:कार सीट समायोजन ट्यूब
मशीन वीडियो 2:कार निकास पाइप
मशीन वीडियो 3:वाटर हीटर इनलेट पाइप

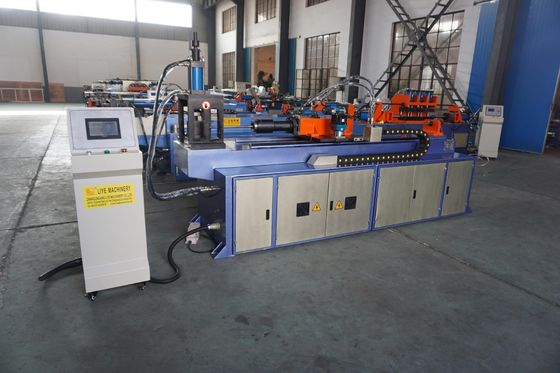

विवरण:

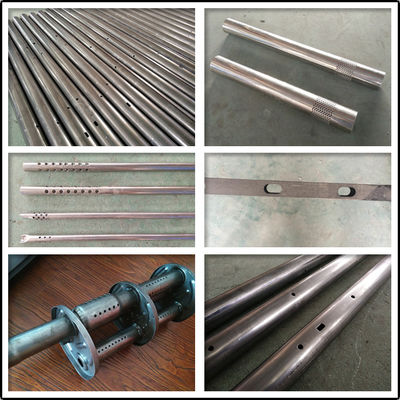

नमूना:
वर्तमान पारंपरिक पंचिंग प्रक्रियाः
वर्तमान में, पाइप पर पारंपरिक पंचिंग प्रक्रियाः मोल्ड बनाने, ड्रिलिंग मशीन के साथ ड्रिलिंग (ऊपर चित्र और वीडियो देखें), उत्पादन दक्षता कम है,उत्पाद की गुणवत्ता अस्थिर है, और सुरक्षा अच्छी नहीं है;हमारी कंपनी की उच्च परिशुद्धता वाली स्वचालित बहु-आकार की छेद पाइप पंचिंग मशीन का उपयोग करके, हम एक बार में विभिन्न प्रकार के छेद के आकारों को पंच कर सकते हैं।उपकरण आगे और पीछे पाइप के आंदोलन और रोटेशन को नियंत्रित करने के लिए जापानी मित्सुबिशी सर्वो प्रणाली का उपयोग करता हैउच्च परिशुद्धता बहु-आकार के छेद प्राप्त करने के लिए सममित, असमान स्थान, रोटरी छिद्रण। बड़े पैमाने पर उत्पादन की गुणवत्ता स्थिरता बहुत अधिक है,उत्पादन दक्षता पारंपरिक प्रक्रिया की तुलना में 5-6 गुना अधिक है, और सुरक्षा में भी काफी सुधार हुआ है।
पहले वीडियो में दिखाया गया ट्यूब कार की पिछली सीट के लिए कोण समायोजन ट्यूब है,और उच्च श्रेणी की कार सीट के लिए आठ दिशा समायोजन ट्यूब का उत्पादन करने के लिए भी हमारी छिद्रण मशीन की जरूरत है .
विनिर्देशः
| विनिर्देश/मॉडल | CK60CNC पाइप छेद छिद्रण मशीन |
| अधिकतम छिद्रण व्यास | गोल ट्यूब Φ60*3 मिमी |
| वर्ग ट्यूब 40*40*3 मिमी | |
| अधिकतम फ़ीड लंबाई | 1000 मिमी (अनुकूलित किया जा सकता है) |
| विद्युत आपूर्ति | 380V 50HZ (अनुकूलित किया जा सकता है) |
| अधिकतम ट्यूब गति | 160°/s |
| अधिकतम फ़ीड गति | 800 मिमी/सेकंड |
| नलिका सटीकता | ± 0.1° |
| पाइप फ़ीडिंग की सटीकता | ± 0.1 मिमी |
| फ़ीड पाइप सर्वो मोटर की शक्ति | 1 किलोवाट |
| रोटरी सर्वो मोटर की शक्ति | 750 वाट |
| मोटर शक्ति | 5.5kw |
| हाइड्रोलिक कार्य दबाव | 12 एमपीए |
| भंडारण मात्रा | 20 |
| प्रसंस्करण श्रेणी सेट | एक मुक्का, समान दूरी पर नहीं मुक्का, समान दूरी पर छिद्रण, 360° घूर्णन |
| छिद्रण गति | 00.8-1.5 सेकंड/ प्रति छेद |
| ऑपरेशन मोड | स्वचालित/मैनुअल/टच स्विच |
| छिद्रित छेद विधि | हाइड्रोलिक सिलेंडर |
| पाइप फ़ीडिंग मोड | सर्वो मोटर + रिड्यूसर |
| पाइप रोटेशन मोड | सर्वो मोटर + रिड्यूसर |
| मशीन के आयाम | 3200×1360×1700 मिमी |
| मशीन का वजन | 2200 किलो |
1टच स्क्रीन सेटिंग्स, सीएनसी नियंत्रण प्रणाली, सटीक सर्वो मोटर पोजिशनिंग, मॉड्यूल स्टोरेज मेमोरी फ़ंक्शन।
2संरचनाःस्टील प्लेट वेल्डेड संरचना,हाइड्रोलिक सिलेंडर प्रणाली

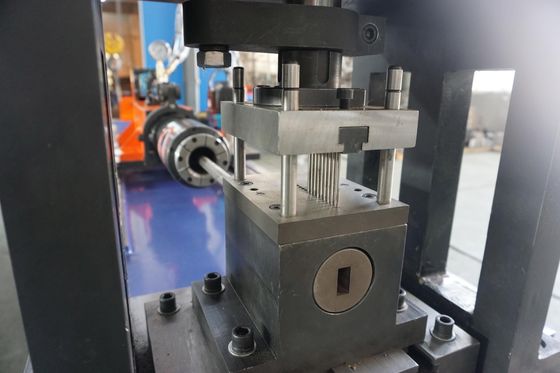

3मोल्ड प्रतिस्थापनः मोल्ड सेटिंग त्रुटि के कारण मोल्ड क्षति दर और पाइप फिटिंग अस्वीकृति दर को कम करने के लिए मोल्ड को समायोजित किए बिना मोल्ड को आसानी से बदलें।
कुशल श्रमिक मोल्ड को 10 मिनट के भीतर बदल सकते हैं।
4. छिद्रण श्रेणी: 1. एकल छेद छिद्रण;
2बहु छेद छिद्रण;
3.इसोमेट्रिक छेद छिद्रण;
4कोई नहीं- आइसोमेट्रिक छेद छिद्रण;
5घुमावदार पंचिंग।
5हाइड्रोलिक और सर्वो सिस्टम।
6चरण रहित संचालन समायोजन, शून्य भार के साथ डिजाइन किए गए हाइड्रोलिक लूप, अत्यंत निम्न आवृत्ति वाले तेल पंप मोटर के साथ संयुक्त, प्रभावी रूप से शोर को कम करता है,मोटर दक्षता और सेवा अवधि में वृद्धि.
7. जब तेल सिलेंडर नीचे की ओर बढ़ रहा है, मशीन हाइड्रोलिक अंतर ड्राइविंग उच्च या निम्न आरपीएम पर रेटेड लूप के साथ डिजाइन किया गया है.यह भी उच्च गति नीचे की ओर बढ़ रहा है के साथ विशेषता है,कम गति प्रसंस्करण और उच्च गति स्थिति को पुनः आरंभ करें यह छिद्रण के दौरान काम के टुकड़ों की गठन स्थिरता को बढ़ाने के लिए उपलब्ध है, सक्रियण गति को बढ़ाने के अलावा, यह विद्युत ऊर्जा को बचाने के लिए एचपी लोड को प्रभावी ढंग से कम कर सकता है।
8विद्युत नियंत्रण प्रणाली को मानव मशीन इंटरफ़ेस के साथ डिज़ाइन किया गया है, रेंज समायोजन डिजिटल पैमाने का उपयोग करता है, कम गति स्थिति, फर्श स्तर की स्थिति, और संचालन सटीक और आसान सेट करता है।
झांगजियागंग लाइय मशीनरी कं, लिमिटेड (इसके बाद ¥ कंपनी ¥ कहा जाएगा) धातु पाइप के लिए मशीनिंग उपकरण के निर्माण में विशेषज्ञता प्राप्त है। कंपनी 10 से अधिक के क्षेत्र को कवर करती है,20 मिलियन CNY से अधिक की कुल संपत्ति के साथमुख्य उत्पादों में 9 श्रृंखलाएं और 100 से अधिक मॉडल शामिल हैं, अर्थात् पाइप मशीनिंग लाइन, पाइप कटर, पाइप बेंडर, पाइप एंड फोर्मिंग मशीन, चम्फरिंग मशीन, गियर ग्राइंडिंग मशीन, नाइटिंग मशीन,आर्क मशीन और झुकने प्रेस.
हमारी कंपनी एक इकाई कारखाना है। कंपनी के पास उत्पादन, उत्पाद अनुसंधान और विकास, और उत्पाद निरीक्षण के बारे में एक परिपक्व टीम है। हमारे उत्पाद तेजी से अपडेट होते हैं।हम डिजाइन या विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए मशीन के नए प्रकार में सुधार कर सकते हैं.
