उत्पाद विवरण:
|
| उत्पादन क्षमता: | 7000-9000 टुकड़े/दिन | शक्ति: | 15-58 किलोवाट, यांत्रिक |
|---|---|---|---|
| कार्य: | ट्यूब बेंडिंग +कटिंग +पंचिंग चैंफरिंग +एंड फोर्मिंग | आवेदन: | धातु पाइप प्रसंस्करण |
| प्रमुखता देना: | 7000 पीसी/दिन रॉबर्ट पाइप प्रोसेसिंग मशीन,9000 पीसी/दिन रॉबर्ट पाइप प्रोसेसिंग मशीन,15kw पाइप प्रसंस्करण मशीन |
||

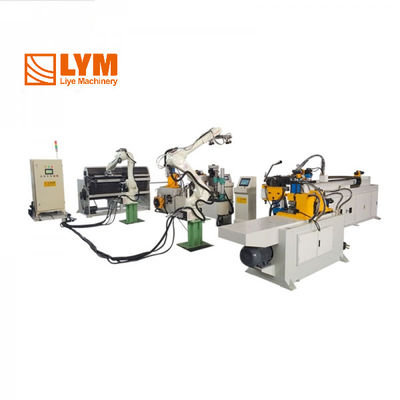

रॉबर्ट पाइप प्रोसेसिंग लाइन ट्यूब बेंडिंग +कटिंग +पंचिंग +चैम्फरिंग +ट्यूब एंड फोर्मिंग फंक्शन के साथ अनुकूलित
धातु पाइप झुकने, काटने, छिद्रण, chamfering, पाइप अंत बनाने, और रोबोट लोडिंग पूरी तरह से स्वचालित उत्पादन लाइनों के संबंध में परिचय इस प्रकार हैः
यह पूरी तरह से स्वचालित धातु पाइप प्रसंस्करण उत्पादन लाइन पाइप झुकने, काटने, छिद्रण, chamfering और पाइप अंत बनाने एकीकृत,धातु पाइप लोड करने से लेकर तैयार उत्पाद उतारने तक एक-स्टॉप स्वचालित प्रसंस्करण को प्राप्त करना.
उत्पादन लाइन में सबसे पहले पाइप झुकने वाली मशीन का उपयोग किया जाता है ताकि पाइपों को बहु-अक्षीय दिशाओं में त्रि-आयामी झुकने के लिए किया जा सके, जो विभिन्न आकारों के घुमावदार पाइपों के प्रसंस्करण को महसूस कर सके।पाइप फिर काटने के लिए मक्खी काटने की मशीन में प्रवेश, प्रत्येक पाइप की लंबाई को ठीक से नियंत्रित करता है। कट पाइपों को एक 6-अक्ष बहु-ज्वाइंट औद्योगिक रोबोट द्वारा लोड किया जाता है ताकि पाइपों को सटीक रूप से तैनात और स्थानांतरित किया जा सके।
लोड किया पाइप पंचिंग मशीन के लिए पंचिंग और chamfering में प्रवेश करेगा। पंचिंग मशीन एक सीएनसी प्रणाली का उपयोग करता है मैनिपुलेटर के साथ कनेक्ट करने के लिए,जो प्रोग्रामिंग आवश्यकताओं के अनुसार छेद की स्थिति और छेद के आकार को सटीक रूप से पंच कर सकता हैइसी समय, पाइप में कोई घाव न होने के लिए काटने के दौरान छोड़ी गई बोरों को हटाने के लिए चम्फरिंग किया जाता है।
अंत में, पाइप पाइप अंत बनाने की मशीन में प्रवेश करता है और पाइप के अंत प्रसंस्करण को पूरा करने और तैयार पाइप बनने के लिए अंत चेहरे के विस्तार और सिकुड़ने जैसी प्रक्रियाओं से गुजरता है।तैयार उत्पाद को काटने के बाद, निरीक्षण उपकरण स्वचालित रूप से पाइप के प्रमुख आयामों और उपस्थिति की जांच करेगा। असंगत वस्तुओं को स्वचालित रूप से हटा दिया जाएगा।
पूरी उत्पादन लाइन लोडिंग, पोजिशनिंग, झुकने, काटने से लेकर अंतिम प्रसंस्करण तक पूरी तरह से बंद स्वचालित कार्यों को महसूस करती है।मैन्युअल भागीदारी को काफी कम करना और उत्पादन क्षमता और उत्पाद स्थिरता में सुधार करनायह डिजाइन पाइप उत्पादन के लिए लचीले, कुशल और उच्च गुणवत्ता वाले स्वचालन समाधान प्रदान कर सकता है।

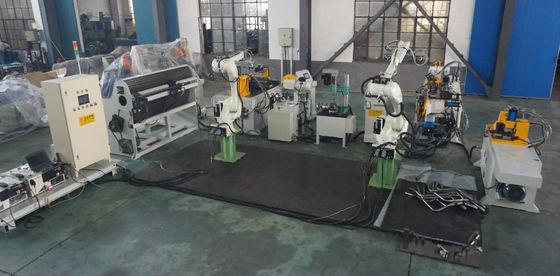

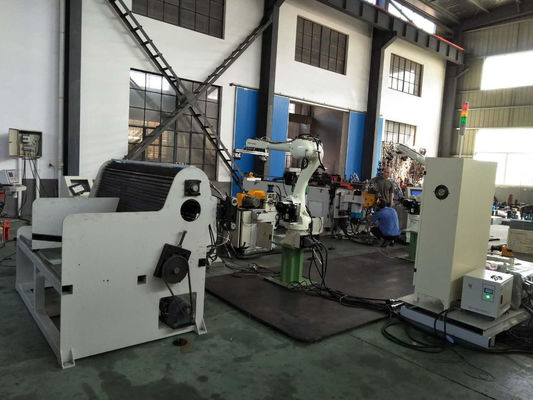

उत्पादन लाइन विन्यासः
1स्वचालित लोडिंग रैक.
2.पांच-स्थिति ट्यूब अंत बनाने की मशीन
3पाइप काटने की मशीन (अनुकूलित)
4हाइड्रोलिक पंच प्रेस
5स्वचालित पाइप झुकने की मशीन
6एकल स्टेशन ट्यूब अंत बनाने की मशीन
7. मास्टर कंट्रोल कैबिनेट
8रोबोट
इस स्वचालित पाइप उत्पादन लाइन के कुछ अनुप्रयोगः
1. ऑटोमोबाइल की निकास प्रणाली
ऑटोमोबाइल के निकास प्रणालियों में बड़ी संख्या में घुमावदार पाइपों की आवश्यकता होती है और पाइप व्यास और वक्रता पर सख्त आवश्यकताएं होती हैं।इस उत्पादन लाइन सटीक सीएडी फ़ाइलों के अनुसार विभिन्न आकारों के निकास पाइप मोड़ सकते हैं, जिससे विनिर्माण की दक्षता में काफी सुधार हुआ।
2घरेलू एयर कंडीशनिंग पाइपलाइन
एयर कंडीशनरों के लिए तांबे के पाइप कनेक्शन आरेख भिन्न होते हैं और तांबे के पाइपों के सटीक काटने, झुकने और अंत की ओर मुड़ने की आवश्यकता होती है।उत्पादन लाइन को विभिन्न जरूरतों के अनुसार प्रोग्राम और संसाधित किया जा सकता है ताकि यह सुनिश्चित हो सके कि प्रत्येक पाइप पूरी तरह से फिट हो.
3. इस्पात संरचना निर्माण
इस्पात संरचना निर्माण में बड़ी संख्या में पूर्वनिर्मित कोहनी और पाइप कटौती की आवश्यकता होती है। यह स्वचालित उत्पादन लाइन वास्तुशिल्प डिजाइन चित्रों के अनुसार उत्पादन कर सकती है,सीएनसी युग में इस्पात पाइप प्रसंस्करण लाने.
4यांत्रिक उपकरण पाइपिंग
उपकरण पाइपलाइनों में सुचारू परिवर्तन और पाइपलाइन में प्राकृतिक संक्रमण की आवश्यकता होती है।उत्पादन लाइन अधिक लचीला होने के लिए और उपकरण पाइपलाइनों की आवश्यकताओं को पूरा करने के लिए बहु-अक्ष घुमावदार पाइप का उपयोग करता है.
5जहाज की पाइपलाइनें
समुद्री पाइपलाइनों को सटीक पाइप व्यास और चिकनी कोहनी की आवश्यकता होती है। यह उत्पादन लाइन सटीक पाइपलाइन प्रसंस्करण प्राप्त करने के लिए सीएनसी पाइप झुकने की तकनीक लागू करती है।
उपरोक्त अनुप्रयोग परिदृश्यों में पाइप प्रसंस्करण गुणवत्ता और दक्षता के लिए उच्च आवश्यकताएं हैं। इस स्वचालित उत्पादन लाइन के आवेदन से उत्पादन, गुणवत्ता स्थिरता,और विनिर्माण लागत को कमयह विभिन्न उद्योगों में स्वचालित पाइप निर्माण के लिए उपयुक्त है।
