उत्पाद विवरण:
|
| अधिकतम झुकने का व्यास: | 38 मिमी | मैक्स बेंडिंग रेडियस: | R180mm |
|---|---|---|---|
| मोड़ त्रिज्या: | पाइप व्यास के अनुसार | अधिकतम फ़ीडिंग लंबाई: | 2500 |
| मैथड को खिलाना: | प्रत्यक्ष भोजन/क्लेमिंग भोजन | झुकने की गति: | 150°/से |
| रोटरी गति: | 200°/सेकंड | खिला गति: | अधिकतम 1000 मिमी/सेकंड |
| झुकने की शुद्धता: | ± 0.1 डिग्री | रोटरी प्रेसिजन: | ± 0.1 डिग्री |
| खिला परिशुद्धता: | ± 0.1 मिमी | झुकने की विधि: | हाइड्रोलिक झुकना |
| वजन: | 1500 किलो | माप: | 2660*700*1250 मिमी |
| कच्चा माल: | धातु पाइप और रॉड | ||
| प्रमुखता देना: | 1.5 इंच पाइप झुकने की मशीन,2 अक्ष पाइप झुकने की मशीन,38 मिमी सीएनसी ट्यूब झुकने की मशीन |
||

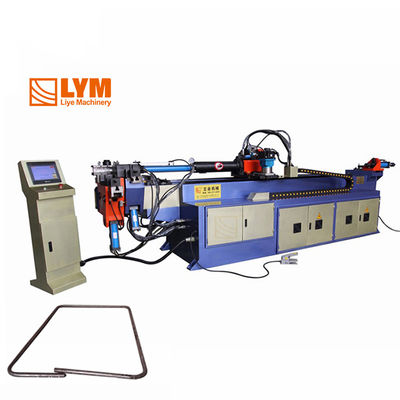

1.5 इंच ट्यूब सीएनसी स्वचालित 2 सर्वो मोटर्स 2 इलेक्ट्रिक एक्सिस पाइप झुकने मशीन
विवरण

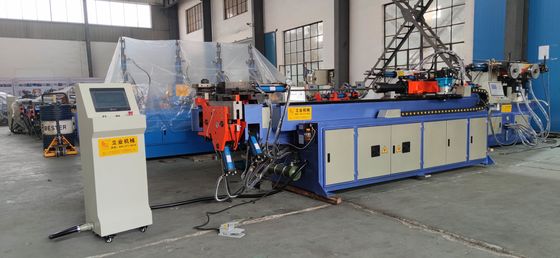

LYM मशीन के DW38CNC ट्यूब बेंडर को एक बनाने वाली सेल में एकीकृत किया जा सकता है। एक मानक LYM लोडर और अनलोडर ट्यूब को LYM मंड्रेल ट्यूब बेंडर के माध्यम से ले जाता है और इसे एक अंत बनाने वाली मशीन में रखता है।कॉम्पैक्ट सिर डिजाइन के अलावा, 2 अक्ष सर्वो नियंत्रित ट्यूब बेंडर तेज और सटीक है। विंडोज कंप्यूटर द्वारा नियंत्रित, LYM ′s RD30 ट्यूब बेंडर का उत्पादन समय की परीक्षा में खड़े होने का इतिहास है।
सीएनसी पाइप झुकाने वाली मशीनें जिनकी क्षमता ओडी 38 मिमी तक है।
•पूरी तरह से स्वचालित और लागत प्रभावी।
•यह पाइप झुकने लाइन 3 प्रोग्राम अक्षों से लैस हैः
•खिलाया जा रहा है इलेक्ट्रिक सर्वो
• रोटेशन ️ इलेक्ट्रिक सर्वो
• ट्यूब झुकाना
ऑटोपीइपेबीसमापनएमआचिन(2+1)सीरीज) Fआइटम:
प्रत्येक झुकने के ढेर के लिए हाइड्रोलिक दबाव मर सहायता।
वाइपर, क्लैंपिंग और प्रेशर डाई सीटों से लैस।
टच स्क्रीन प्रणाली।
उच्च सटीकता (+- 0.1 मिमी और +- 0.1°) और विश्वसनीयता सुनिश्चित करने के लिए इलेक्ट्रिक सर्वो-नियंत्रित खिला और घूर्णन अक्ष।
NC प्रोग्राम करने योग्य हाइड्रोलिक झुकने की सटीकता +- 0.2° तक
स्वचालित स्प्रिंगबैक मुआवजा।
XYZ या YBC निर्देशांक द्वारा डेटा इनपुट।
कई फ़ाइलों के लिए डेटा भंडारण और संपादन।
स्वचालित मंड्रेल स्नेहन प्रणाली (वैकल्पिक)
| ब्रांड नाम: | LYM |
| मॉडल संख्याः | DW18CNCX2A-1S/DW25CNCX2A-1S/DW38CNCX1A-1S/DW50CNCX2A-1S/DW63CNCX2A-1S/DW75CNCX2A-1S/DW89CNCX2A-1S/DW100CNCX2A-1S/DW114CNCX2A-1S/DW130CNCX2A-1S/DW168CNCX2A-1S |
| प्रकार | सीएनसी नियंत्रण स्वचालित (2 इलेक्ट्रिक अक्ष + 1 हाइड्रोलिक) |
| प्रमाणीकरणः | सीई/एसजीएस/टीयूवी/आईएसओ |
| उत्पत्ति का स्थान: | चीन |
| आवेदन | पाइप या ठोस सलाखें,विभिन्न सामग्री जैसे स्टील, स्टेनलेस स्टील, एल्यूमीनियम और तांबा |
| पैकेजिंग विवरण | पहले खिंचाव फिल्म में पैक किया गया और फिर बाहरी पैकिंग के लिए प्लाईवुड से सुदृढ़ किया गया |
DW38CNC2A1S हाइड्रोलिक झुकने के साथ 2 अक्ष, OD 38mm तक की क्षमता
AUTO सीरीज़ःLYM नियंत्रण, सॉफ्टवेयर और ऑपरेशन इंटरफ़ेस
• टच स्क्रीन प्रणाली
• XYZ या YBC निर्देशांक द्वारा डेटा इनपुट
• कई फ़ाइलों के लिए डेटा भंडारण और संपादन
पाइप बेंडर मुख्य तकनीकी विनिर्देश (सीएनसी नियंत्रण / 2 इलेक्ट्रिक अक्ष + 1 हाइड्रोलिक)
| मॉडल | झुकने की क्षमता (मिमी) | अधिकतम झुकने की त्रिज्या | मोटर शक्ति | वीडियो |
| DW18CNCX2A-1S | ओवरडोज 18 | R80 | 3 | |
| DW25CNCX2A-1S | ओडी 25.4 | R100 | 3 | |
| DW38CNCX2A-1S | 38 की ओवरडोज।1 | R180 | 4 | |
| DW50CNCX2A-1S | 50 की ओवरडोज।8 | R250 | 5.5 | |
| DW63CNCX2A-1S | 63 की ओवरडोज।5 | R250 | 5.5 | |
| DW75CNCX2A-1S | 76 की ओवरडोज2 | R250 | 7.5 | |
| DW89CNCX2A-1S | 88 की ओवरडोज9 | R250 | 11 | |
| DW100CNCX2A-1S | ओडी 110 | R350 | 15 | |
| DW114CNCX2A-1S | ओडी 114 | R350 | 22 | |
| DW130CNCX2A-1S | ओडी 127 | R400 | 22 | |
| DW168CNCX2A-1S | ओडी 168 | R500 | 22 |
